Gleiche und reduzierende Tees

Art	Equal / Ungleiche, Straight / Reduzierung
Standard	API 6D, ANSI,MSS ,IM, AUS, IT, BS, GB,Andere
out Durchmesser	21.3Millimeter – 1828.8Millimeter
Wandstärke	1.8 – 160Millimeter
Stahlsorte	A234WPB S275, S275JR, S355JRH, S355J2H WP304, WP304L,WP316, WP316L,WP321 A234 WP11, WP5, WP9, WP91, WP22, WP12, WB36, API 6D: GR B, X42, X46, X56, X60, X65, X70, X80, X100 Q195, Q215, Q235, Q345, L175, L210, L245, L320, L360- L555
Oberfläche	Fusion Bindung Epoxid-Beschichtung, Teer-Epoxid, 3PE, Vanish Beschichtung, Bitumenbeschichtung, Black Oil Beschichtung nach Anforderung des Kunden
Prüfung	Chemische Komponentenanalyse, Mechanische Eigenschaften (Reißfestigkeit, Streckgrenze, Verlängerung), Technische Eigenschaften (Ringfaltversuch, Bigsamkeitstest, Blastestverlust, Impact Test), Äußere Größe Inspektion, Hydrostatische Prüfung, X-ray-Test.

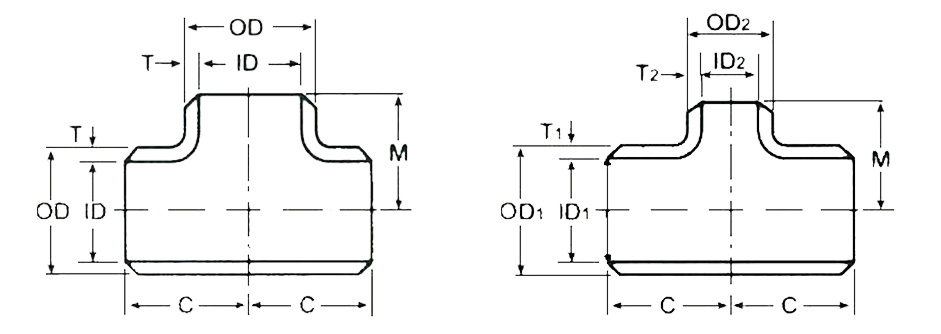

Anschweißenden Equal Tees

MSS SP-75 ANSI B16.9 (in mm) * Wellgrow Standard.

Outlet Dimension „M“ für die Laufgrößen 14 und größer wird empfohlen, aber nicht zwingend.

nominal			Außendurchmesser			Center-to-End
nominal			Bei Bevel D			Center-to-End
Rohrgröße			Bei Bevel D
	(NPS)		Lauf	Auslauf		Lauf		Auslauf (1)
	(NPS)		Lauf	Auslauf		C.		M.
						C.		M.
1/2	X	1/2	21.3	21.3	25.4		25.4
1/2	X	3/8		17.1			25.4
1/2	X	1/4		13.7			25.4
3/4	X	3/4	26.7	26.7	28.4		28.4
3/4	X	1/2		21.3			28.4
3/4	X	3/8		17.1			28.4
1	X	1	33.4	33.4	38.1		38.1
1	X	3/4		26.7			38.1
1	X	1/2		21.3			38.1
1-1/4	X	1-1/4	42.2	42.2	47.8		47.8
1-1/4	X	1		33.4			47.8
1-1/4	X	3/4		26.7			47.8
1-1/4	X	1/2		21.3			47.8
1-1/2	X	1-1/2	48.3	48.3	57.2		57.2
1-1/2	X	1-1/4		42.2			57.2
1-1/2	X	1		33.4			57.2
1-1/2	X	3/4		26.7			57.2
1-1/2	X	1/2		21.3			57.2
2	X	2	60.3	60.3	63.5		63.5
2	X	1-1/2		48.3			60.5
2	X	1-1/4		42.2			57.2
2	X	1		33.4			50.8
2	X	3/4		26.7			44.4
2	X	1/2*		21.3
2-1/2	X	2-1/2	73.0	73.0	76.2		76.2
2-1/2	X	2		60.3			69.8
2-1/2	X	1-1/2		48.3			66.5
2-1/2	X	1-1/4		42.2			63.5
2-1/2	X	1		33.4			57.2
3	X	3	88.9	88.9	85.9		85.9
3	X	2-1/2		73.0			82.6
3	X	2		60.3			76.2
3	X	1-1/2		48.3			73.2
3	X	1-1/4		42.2			69.8
3	X	1*		33.4
3-1/2	X	3-1/2	101.6	101.6	95.2		95.2
3-1/2	X	3		88.9			91.9
3-1/2	X	2-1/2		73.0			88.9
3-1/2	X	2		60.3			82.6
3-1/2	X	1-1/2		48.3			79.2

	nominal		Außendurchmesser			Center-to-End
	nominal		Bei Bevel D			Center-to-End
	Rohrgröße		Bei Bevel D
	(NPS)		Lauf	Auslauf		Lauf		Auslauf (1)
	(NPS)		Lauf	Auslauf		C.		M.
						C.		M.
4	X	4	114.3	114.3	104.6		104.6
4	X	3-1/2		101.6			101.6
4	X	3		88.9			98.6
4	X	2-1/2		73.0			95.2
4	X	2		60.3			88.9
4	X	1-1/2		48.3			85.9
4	X	1-1/4		42.2
4	X	1*		33.5
5	X	5	141.3	141.3	124.0		124.0
5	X	4		114.3			117.3
5	X	3-1/2		101.6			114.3
5	X	3		88.9			111.3
5	X	2-1/2		73.0			108.0
5	X	2		60.3			104.6
5	X	1-1/2*		48.3
6	X	6	168.3	168.3	142.7		142.7
6	X	5		141.3			136.7
6	X	4		114.3			130.0
6	X	3-1/2		101.6			127.0
6	X	3		88.9			124.0
6	X	2-1/2		73.0			120.6
6	X	2*		60.3
8	X	8	219.1	219.1	177.8		177.8
8	X	6		168.3			168.1
8	X	5		141.3			162.1
8	X	4		114.3			155.4
8	X	3-1/2		101.6			152.4
8	X	3*		88.9
10	X	10	273.1	273.1	215.9		215.9
10	X	8		219.1			203.2
10	X	6		168.3			193.5
10	X	5		141.3			190.5
10	X	4		114.3			184.2
12	X	12	323.9	323.9	254.0		254.0
12	X	10		273.1			241.3
12	X	8		219.1			228.6
12	X	6		168.3			218.9
12	X	5		141.3			215.9

Anschweißenden Equal Tees

MSS SP-75 ANSI B16.9 (in mm) * Wellgrow Standard.

Outlet Dimension „M“ für die Laufgrößen 14 und größer wird empfohlen, aber nicht zwingend.

		nominal			Außendurchmesser		Center-to-End
		nominal			Bei Bevel D		Center-to-End
	Rohrgröße				Bei Bevel D
			(NPS)		Lauf	Auslauf	Lauf	Auslauf (1)
			(NPS)		Lauf	Auslauf	C.	M.
							C.	M.
14			X	14	355.6	355.6	279.4	279.4
14			X	12		323.9		269.7
14			X	10		273.1		257.0
14			X	8		219.1		247.6
14			X	6		168.3		238.3
16			X	16	406.4	406.4	304.8	304.8
16			X	14		355.6		304.8
16			X	12		323.9		295.1
16			X	10		273.1		282.4
16			X	8		219.1		373.0
16			X	6		168.3		263.7
18			X	18	457.2	457.2	342.9	342.9
18			X	16		406.4		330.2
18			X	14		355.6		330.2
18			X	12		323.9		320.5
18			X	10		273.1		307.8
18			X	8		219.1		298.4
20			X	20	508.0	508.0	381.0	381.0
20			X	18		457.2		369.3
20			X	16		406.4		355.6
20			X	14		355.6		355.6
20			X	12		323.9		345.9
20			X	10		273.1		333.2
20			X	8		219.1		323.8
22			X	22	558.8	558.8	419.1	419.1
22			X	20		508.0		406.4
22			X	18		457.2		393.7
22			X	16		406.4		381.0
22			X	14		355.6		381.0
22			X	12		323.9		371.3
22			X	10		273.1		358.6
24			X	24	609.6	609.6	431.8	431.8
24			X	22		558.8		431.8
24			X	20		508.0		431.8
24			X	18		457.2		419.1
24			X	16		406.4		406.4
24			X	14		355.6		406.4
24			X	12		323.9		396.7
24			X	10		273.1		384.0
26			X	26	660.4	660.4	495.3	495.3
26			X	24		609.6		482.6

	nominal		Außendurchmesser		Center-to-End
	nominal		Bei Bevel D		Center-to-End
	Rohrgröße		Bei Bevel D
	Rohrgröße				Lauf	Auslauf (1)
	(NPS)		Lauf	Auslauf	Lauf	Auslauf (1)
	(NPS)		Lauf	Auslauf	C.	M.
					C.	M.
26	X	22		558.8		469.9
26	X	20		508.0		457.2
26	X	18		457.2		444.5
26	X	16		406.4		431.8
26	X	14		355.6		431.8
26	X	12		323.1		422.1
28	X	28	711.2	711.2	520.7	520.7
28	X	26		660.4		520.7
28	X	24		609.6		508.0
28	X	22		558.8		495.3
28	X	20		508.0		482.6
28	X	18		457.2		469.9
28	X	16		406.4		457.2
28	X	14		355.6		457.2
28	X	12		323.1		447.5
30	X	30	762.0	762.0	558.8	558.8
30	X	28		711.2		546.1
30	X	26		660.4		546.1
30	X	24		609.6		533.4
30	X	22		558.8		520.7
30	X	20		508.0		508.0
30	X	18		457.2		495.3
30	X	16		406.4		482.6
30	X	14		355.6		482.6
30	X	12		323.9		472.6
30	X	10		273.1		460.2
32	X	32	812.8	812.8	596.9	596.9
32	X	30		762.0		584.2
32	X	28		711.2		571.5
32	X	26		660.4		571.5
32	X	24		609.6		558.8
32	X	22		558.8		546.1
32	X	20		508.0		533.4
32	X	18		457.2		520.7
32	X	16		406.4		508.0
32	X	14		355.6		508.0
34	X	34	863.6	863.6	635.0	635.0
34	X	32		812.8		622.3
34	X	30		762.0		609.6
34	X	28		711.2		596.9
34	X	26		660.4		596.9

Anschweißenden Equal Tees

MSS SP-75 ANSI B16.9 (in mm) * Wellgrow Standard.

Outlet Dimension „M“ für die Laufgrößen 14 und größer wird empfohlen, aber nicht zwingend.

		nominal			Draußen Durchmesser		Center-to-End
					Draußen Durchmesser
					Bei Bevel D
	Rohrgröße				Bei Bevel D
			(NPS)		Lauf	Auslauf	Lauf	Auslauf (1)
			(NPS)		Lauf	Auslauf	C.	M.
							C.	M.
34			X	24		609.6		584.2
34			X	24		609.6		584.2
34			X	22		558.8		571.5
34			X	20		508.0		558.8
34			X	18		457.2		546.1
34			X	18		457.2		546.1
34			X	16		406.4		533.4
36			X	36	914.4	914.4	673.1	673.1
36			X	34		863.6		660.4
36			X	34		863.6		660.4
36			X	32		812.8		647.7
36			X	30		762.0		635.0
36			X	28		711.2		622.3
36			X	28		711.2		622.3
36			X	26		660.4		622.3
36			X	24		609.6		609.6
36			X	22		558.8		596.9
36			X	22		558.8		596.9
36			X	20		508.0		584.2
36			X	18		457.2		571.5
36			X	16		406.4		558.8
36			X	16		406.4		558.8
38			X	38	965.2	965.2	711.2	711.2
38			X	36		914.4		711.2
38			X	34		863.6		698.5
38			X	34		863.6		698.5
38			X	32		812.8		685.8
38			X	30		762.0		673.1
38			X	28		711.2		647.7
38			X	28		711.2		647.7
38			X	26		660.4		647.7
38			X	24		609.6		635.0
38			X	22		558.8		622.3
38			X	22		558.8		622.3
38			X	20		508.0		609.6
38			X	18		457.2		596.9
40			X	40	1016.0	1016.0	749.3	749.3
40			X	40	1016.0	1016.0	749.3	749.3
40			X	38		965.2		749.3
40			X	36		914.4		736.6
40			X	34		863.6		723.9
40			X	34		863.6		723.9
40			X	32		812.8		711.2
40			X	30		762.0		698.5
40			X	28		711.2		673.1
40			X	28		711.2		673.1
40			X	26		660.4		673.1
40			X	24		609.6		660.4
40			X	22		558.8		647.7
40			X	22		558.8		647.7
40			X	20		508.0		635.0
40			X	18		457.2		622.3
42			X	42	1066.8	1066.8	762.0	711.2
42			X	42	1066.8	1066.8	762.0	711.2
42			X	40		1016.0		711.2

	nominal		Außendurchmesser		Center-to-End
	nominal		Bei Bevel D		Center-to-End
	Rohrgröße		Bei Bevel D
	(NPS)		Lauf	Auslauf	Lauf	Auslauf (1)
	(NPS)		Lauf	Auslauf	C.	M.
					C.	M.
42	X	38		965.2		711.2
42	X	36		914.4		711.2
42	X	34		863.6		711.2
42	X	32		812.8		711.2
42	X	30		762.0		711.2
42	X	28	1066.8	711.2	762.0	698.5
42	X	26		660.4		698.5
42	X	24		609.6		660.4
42	X	22		558.8		660.4
42	X	20		508.0		660.4
42	X	18		457.2		647.7
42	X	16		406.4		635.0
44	X	44	1117.6	1117.6	812.8	762.0
44	X	42		1066.8		762.0
44	X	40		1016.0		749.3
44	X	38		965.2		736.6
44	X	36		914.4		723.9
44	X	34		863.6		723.9
44	X	32		812.8		711.2
44	X	30		762.0		711.2
44	X	28		711.2		698.5
44	X	26		660.4		698.5
44	X	24		609.6		698.5
44	X	22		558.8		685.8
44	X	20		508.0		685.8
46	X	46	1168.4	1168.4	850.9	800.1
46	X	44		1117.6		800.1
46	X	42		1066.8		787.4
46	X	40		1016.0		774.7
46	X	38		965.2		762.0
46	X	36		914.4		762.0
46	X	34		863.6		749.3
46	X	32		812.8		749.3
46	X	30		762.0		736.6
46	X	28		711.2		736.6
46	X	26		660.4		736.6
46	X	24		609.6		723.9
46	X	20*		508.0		723.9
48	X	48	1219.2	1219.2	889.0	838.2
48	X	46		1168.4		838.2
48	X	44		1117.6		838.2

Anschweißenden Equal Tees

MSS SP-75 ANSI B16.9 (in mm) * Wellgrow Standard.

Outlet Dimension „M“ für die Laufgrößen 14 und größer wird empfohlen, aber nicht zwingend.

		nominal			Außendurchmesser		Center-to-End
					Außendurchmesser
					Bei Bevel D
	Rohrgröße				Bei Bevel D
			(NPS)		Lauf	Auslauf	Lauf	Auslauf (1)
			(NPS)		Lauf	Auslauf	C.	M.
							C.	M.
48			X	42		1066.8		812.8
48			X	42		1066.8		812.8
48			X	40		1016.0		812.8
48			X	38		965.2		812.8
48			X	36		914.4		787.4
48			X	36		914.4		787.4
48			X	34		863.6		787.4
48			X	32	1219.2	812.8	889.0	787.4
48			X	44		1117.6		838.2
48			X	44		1117.6		838.2
48			X	42		1066.8		812.8
48			X	40		1016.0		812.8
48			X	38		965.2		812.8
48			X	38		965.2		812.8
48			X	36		914.4		787.4
48			X	34		863.6		787.4
48			X	32		812.8		787.4
48			X	32		812.8		787.4
48			X	30		762.0		762.0
48			X	28		711.2		762.0
48			X	26		660.4		762.0
48			X	26		660.4		762.0
48			X	24		609.6		736.6
48			X	22		558.8		736.6
52			X	52*	1320.8	1320.8	965.2	914.4
52			X	52*	1320.8	1320.8	965.2	914.4
52			X	48*		1219.2		863.6
52			X	44*		1117.6		812.8
52			X	40*		1016.0		762.0
52			X	40*		1016.0		762.0
54			X	54*	1371.6	1371.6	1003.3	952.5
54			X	52*		1320.8		914.4
54			X	48*		1219.2		863.6
54			X	48*		1219.2		863.6
54			X	44*		1117.6		863.6
54			X	40*		1016.0		812.8
54			X	28*		711.2		787.4
54			X	28*		711.2		787.4
54			X	20*		508.0		787.4
56			X	56*	1422.4	1422.4	1041.4	965.2
56			X	52*		1320.8		914.4
56			X	52*		1320.8		914.4
56			X	48*		1219.2		863.6
56			X	44*		1117.6		812.8
56			X	40*		1016.0		812.8
56			X	40*		1016.0		812.8
56			X	28*		711.2		812.8
56			X	20*		508.0		812.8
60			X	60*	1524.0	1524.0	1117.6	1016.0
60			X	60*	1524.0	1524.0	1117.6	1016.0
60			X	56*		1422.4		965.2
60			X	52*		1320.8		914.4
60			X	48*		1219.2		863.6
60			X	48*		1219.2		863.6

	nominal		Außendurchmesser		Center-to-End
	nominal		Bei Bevel D		Center-to-End
	Rohrgröße		Bei Bevel D
	(NPS)		Lauf	Auslauf	Lauf	Auslauf (1)
	(NPS)		Lauf	Auslauf	C.	M.
					C.	M.
60	X	40*		1016.0		863.6
60	X	28*		711.2		863.6
60	X	20*		508.0		863.6
64	X	64*	1626.0	1626.0	1194.0	1092.0
64	X	60*		1524.0		1067.0
64	X	56*		1422.0		1016.0
64	X	52*		1321.0		965.0
64	X	48*		1219.0		914
66	X	66*	1676.4	1676.4	1219.2	1066.8
68	X	68*	1727.0	1727.0	1270.0	1168.0
68	X	64*		1626.0		1143.0
68	X	60*		1524.0		1118.0
68	X	56*		1422.0		1067.0
68	X	52*		1321.0		1016.0
68	X	48*		1219.0		965.0
72	X	72*	1829.0	1829.0	1320.0	1245.0
72	X	68*		1727.0		1219.0
72	X	64*		1626.0		1194.0
72	X	60*		1524.0		1168.0
72	X	56*	1829.0	1422.0	1320.0	1118.0
72	X	52*		1321.0		1067.0
72	X	48*		1219.0		1016.0
76	X	76*	1930.0	1930.0	1422.0	1320.0
76	X	72*		1829.0		1295.0
76	X	68*		1727.0		1270.0
76	X	64*		1626.0		1245.0
76	X	60*		1524.0		1219.0
76	X	56*		1422.0		1168.0
76	X	52*		1321.0		1118.0
76	X	48*		1219.0		1067.0
80	X	80*	2032.0	2032.0	1499.0	1397.0
80	X	76*		1930.0		1372.0
80	X	72*		1829.0		1346.0
80	X	68*		1727.0		1321.0
80	X	64*		1626.0		1295.0
80	X	60*		1524.0		1270.0
80	X	56*		1422.0		1219.0
80	X	52*		1321.0		1168.0
80	X	48*		1219.0		1118.0

Anschweißenden Equal Tees

Anschweißenden Equal Tees

Anschweißenden Equal Tees

Anschweißenden Equal Tees

zusammenhängende Posts

Hinterlasse eine Antwort Antwort verwerfen
