รถบรรทุกคอนกรีตปั๊มเป็นอุปกรณ์ที่บูรณาการระบบการสูบน้ำเพื่อสูบคอนกรีตและระบบบูมสำหรับผ้าบนตัวถังของรถได้. ระบบสูบน้ำใช้พลังของเครื่องยนต์ตัวถังเพื่อกดดันที่เป็นรูปธรรมในการกระโดด. ภายในท่อ, ท่อที่แนบมากับบูม, และผู้ประกอบการควบคุมการเคลื่อนไหวของบูมในการส่งคอนกรีตสูบออกโดยระบบสูบน้ำโดยตรงไปยังจุดเท.
ส่วนประกอบโครงสร้างพื้นฐาน
ภาพทั่วไปของรถบรรทุกคอนกรีตปั๊ม: 1. เพลารถ; 2. ระบบบูม; 3. ปราการ; 4. ระบบไฮโดรลิค; 5. ระบบไฟฟ้า; 6. ระบบสูบน้ำ
มีหลายประเภทของรถบรรทุกปั๊มคอนกรีต, แต่องค์ประกอบพื้นฐานที่เหมือนกัน. รถบรรทุกคอนกรีตปั๊มส่วนใหญ่ประกอบด้วยหกส่วน: เพลารถ, ระบบบูม, ปราการ, ระบบสูบน้ำ, ระบบไฮโดรลิคและระบบไฟฟ้า.
1. แชสซีประกอบด้วยรถถัง, PTO (กล่องถ่ายโอน) และ Fuliang;
2. ระบบบูมประกอบด้วยบูมหลายส่วน, ก้าน, ถังและชิ้นส่วนการเชื่อมต่อ.
3. ป้อมปืนประกอบด้วยจานเสียง, กลไกการถ่วงน้ำหนัก, ป้อมปืนคงที่ (เชื่อมต่อเฟรม) และสนับสนุนโครงสร้าง.
4. ระบบสูบน้ำประกอบด้วยกลไกการสูบน้ำ, กระโดด, การชุมนุม S-วาล์ว, กลไกการแกว่ง, กลไกการกวน, ประกอบท่อและท่อบูม.
5. ระบบไฮโดรลิกแบ่งออกเป็นสองส่วน: สูบน้ำระบบไฮโดรลิคและความเจริญของระบบไฮดรอลิ. สูบน้ำระบบไฮโดรลิกรวมถึงการสูบน้ำระบบวงจรน้ำมันหลัก, วาล์วระบบจำหน่ายวงจรน้ำมัน, กวนวงจรระบบน้ำมัน, และปั้มน้ำระบบวงจรน้ำมัน. บูมระบบไฮโดรลิกรวมถึงระบบน้ำมันบูม, ระบบน้ำมันขาและระบบน้ำมันหมุน. ระบบไฮดรอลิประกอบด้วยส่วนใหญ่ของปั๊มไฮโดรลิ, บล็อกวาล์ว, สะสม, มอเตอร์ไฮดรอลิและส่วนประกอบอื่น ๆ ไฮดรอลิ;
6. ระบบไฟฟ้าประกอบด้วยส่วนใหญ่ของตู้ควบคุม, การควบคุมระยะไกลและส่วนประกอบไฟฟ้าอื่น ๆ.
หลักการทำงาน
หลังจากผสมคอนกรีตออกไปกระโดดปั๊ม, มันจะสูบท่อส่งมอบโดยระบบสูบน้ำและออกผ่านท่อปลาย (สำคัญ 15). การชุมนุมแฉและบอมส์เป็นที่เรียบร้อยแล้วโดยถังบูมที่เกี่ยวข้อง. มุมเงยของ 1# ความเจริญ (สำคัญ 7) ในบูมสามารถแกว่งจาก -2 °ถึง 90 °, และ 2# ความเจริญ (สำคัญ 10) และ 3# ความเจริญ (สำคัญ 12) สามารถแกว่ง 180 °, สี่ส่วน. บูมจะกางออกในลำดับ, และ 4# ความเจริญ (ชิ้น 14) มีการเคลื่อนไหวที่พบบ่อยที่สุด. มันสามารถแกว่งประมาณ 255 °, และท่อที่ปลายควรจะใกล้เคียงเป็นไปได้ที่จะเป็นส่วนหนึ่งที่หล่อ, และความเจริญสามารถหมุนด้วยมอเตอร์และชะลอตัวลง. เครื่องไดรฟ์ที่หมุนแบริ่งขนาดใหญ่หมุนรอบป้อมปืนคงที่สำหรับ 365 °.
1ระบบ -pumping; 2-legs; 3ประกอบ -pipe; 4ป้อมปืนคง; 5ตาราง -turning; 6-1 # กระบอกบูม; 7-1 # บูม; 8ท่อลำเลียงชั้น -ARM; -2 # กระบอกบูม; 10-2 # บูม; 11-3 # กระบอกบูม; 12-3 # บูม; 13-4 # กระบอกบูม; 14-4 # บูม; 15-ท่อปลาย
ชนิด
|

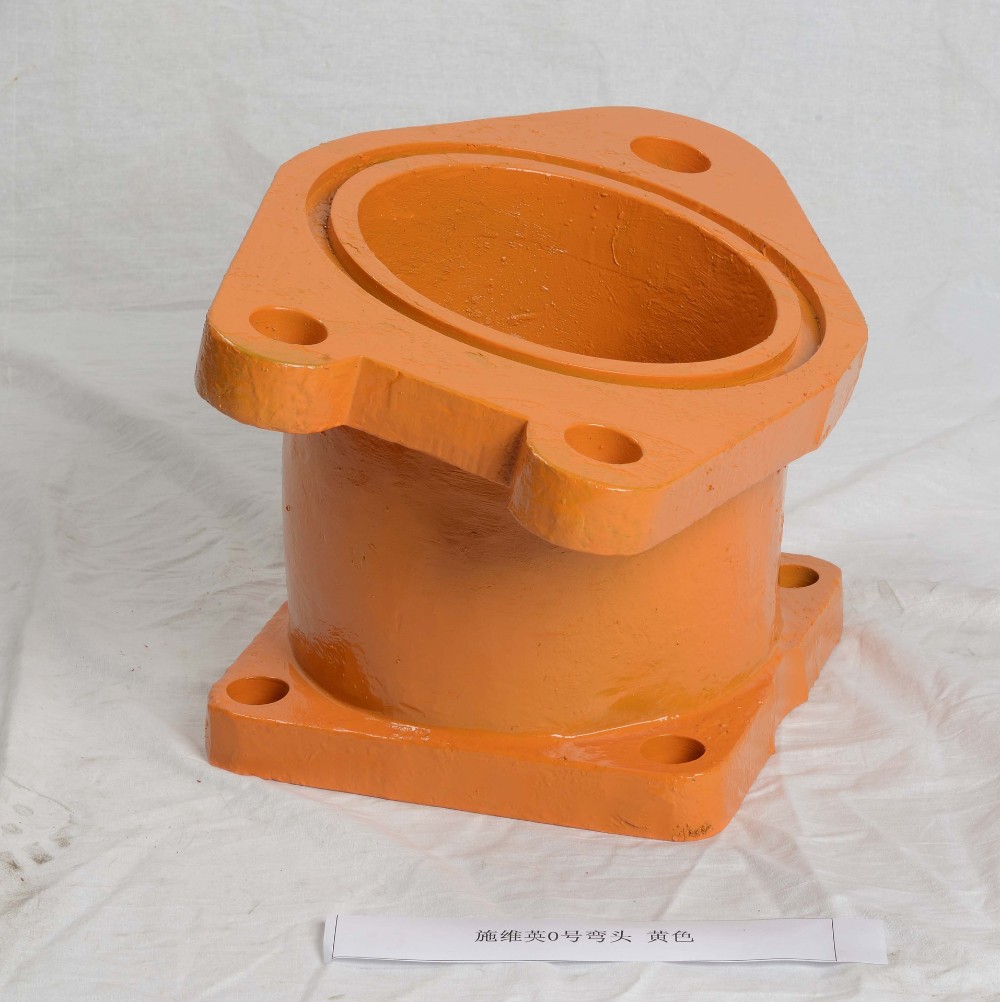

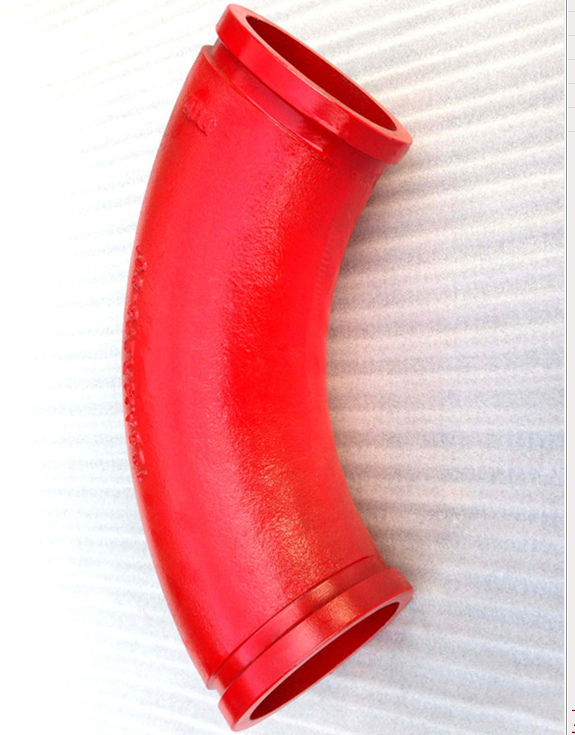

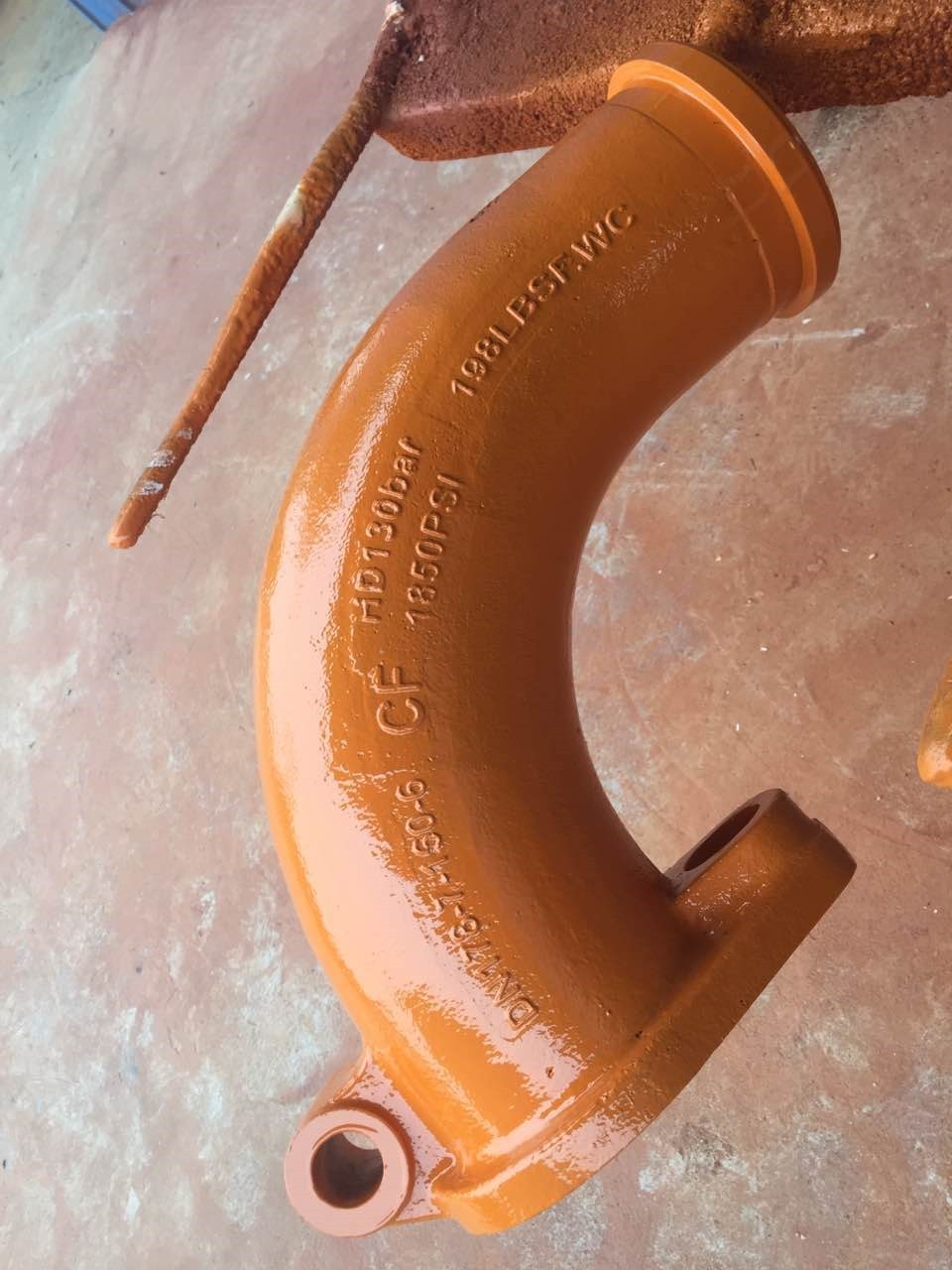

ไหม้กำแพงศอก
|
ผนังคู่ข้อศอก
|
||||
วัสดุ
|
การหล่อเหล็ก, ST52
|
GX350 + ST52
|
||||
แบบ
|
DN125
|
DN150
|
DN175
|
DN125
|
DN125
|
|
ขนาด
|
R275 * 90 °
|
R275 * 90 ° + 110mm
|
36°
|
F2000
|
R275 * 90 °
|
R275 * 90 ° + 110mm
|
R275 * 45 °
|
R275 * 90 ° + 211mm
|
R400 * 30 °
|
A3000
|
R275 * 45 °
|
R275 * 90 ° + 211mm
|
|
R275 * 25 °
|
R275 * 90 ° + 411mm
|
R400 * 45 °
|
471B
|
R275 * 25 °
|
R275 * 90 ° + 411mm
|
|
R275 * 20 °
|
R275 * 90 ° + 424mm
|
R400 * 30 °
|
571B
|
R275 * 20 °
|
R275 * 90 ° + 424mm
|
|
R275 * 15 °
|
R275 * 45 ° + 170mm
|
R488 * 90 °
|
A1000
|
R275 * 15 °
|
R275 * 45 ° + 170mm
|
|
R180 * 90
|
R275 * 45 ° + 310mm
|
R500 * 90 °
|
C1000
|
R180 * 90
|
R275 * 45 ° + 310mm
|
|
R232 * 60 °
|
R275 * 45 ° + 310mm
|
R280 * 90 °
|
B2000
|
R232 * 60 °
|
R275 * 45 ° + 310mm
|
|
R240 * 36 °
|
20°ยืด
|
R240 * 36 °
|
20°ยืด
|
|||
R240 * 30 °
|
25° + 740mm
|
R240 * 30 °
|
25° + 740mm
|
|||
R240 * 15 °
|
40° Zoomlion
|
R240 * 15 °
|
40° Zoomlion
|
|||
R385 * 29 °
|
R385 * 29 °
|
|||||
R315 * 33 °
|
R315 * 33 °
|
|||||
ฟอร์จ, การคัดเลือกนักแสดง
|
||||||
ความจุ
|
25,000 ลูกบาศก์เมตร
|
50,000 ลูกบาศก์เมตร
|
||||
การใช้
|
สำหรับการขนส่งที่เป็นรูปธรรมในการทำงานก่อสร้าง
|
